Artillery Genius – Platine

Diese Platinen sind nur für den Artillery Genius geeignet. Wenn Sie einen Sidewinder X1 besitzen schauen Sie bitte hier.

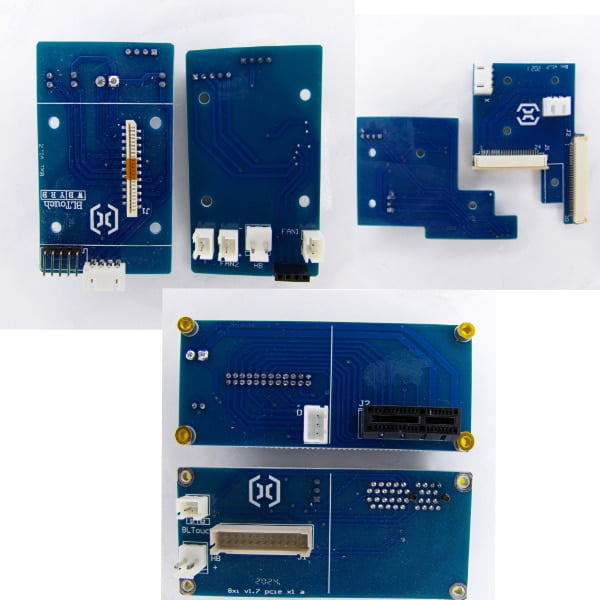

Z Platine
Diese Platine befindet sich im Gehäuse des Druckers (Unten).
Sie verbindet die Kabel vom Mainboard über eine PCI Express Buchse mit dem 30 polige Flachbandkabel was die Z Achse hoch läuft.

X Platine
Diese Platine befindet sich an der Linken Seite der X Achse und fährt mit Hoch und Runter.
Die Explatine versorgt den Motor der x-Achse, sowie den Entstopp der x-Achse und verbindet das 30 Pinkabel Pinkabel mit dem 24 Pinkabel zum Hotend.

E Platine
Diese Befindet sich am Extruder und Fährt dort mit (nach Rechts und Links).
Die E Platine ist auf der Rückseite des Extruder Schrittmotors befestigt und versorgt das komplette Hotend, Ich empfehle hier die Verwendung einer Zugsicherung zu drucken.
